Вибрирующий экран
1. Использование и характеристики машин:
Данное оборудование представляет собой вращающийся вибрационный грохот. Сокращенно от «вибрирующий экран». (1) Двигатели серии Y или взрывозащищенные двигатели используются для привода вибратора через гибкую передачу. (2) Вертикальный вибромотор. Сила вибрации может быть изменена произвольным регулированием двух групп тяжелых молотков и фазовых углов на вибраторе, так что материал на поверхности сита может двигаться в сложной форме, а траектория движения материала на поверхности сита может регулироваться. .
2. Принципы
Вращающийся вибрационный грохот состоит из трех частей: грохота загрузочного бункера, вибрационного сердечника и опоры корпуса. Внутренняя часть сиденья кузова является частью передачи и вибрации, а узел амортизатора фиксируется с помощью трех наборов вверх и вниз. Молоток с регулируемым эксцентриковым весом вращается вместе с приводным двигателем для создания центробежной силы и управляется амортизатором для достижения желаемой производительности.
3. Спецификация
|
ТИП |
Производительность (кг / ч) |
Сетка |
Мощность двигателя (кВт) |
Скорость (об / мин) |
Высота экспорта (вверх * посередине * внизу) |
Измерение |
||
|
XZS-515 |
≥320 |
12–1000 |
0,18 |
1400 |
1080 |
950 |
760 |
880 × 780 × 900 |
|
XZS-650 |
≥500 |
12–1000 |
0,25 |
1400 |
1140 |
960 |
820 |
880 × 880 × 900 |
|
XZS-800 |
≥800 |
12–1000 |
0,75 |
1400 |
1160 |
990 |
830 |
1050 × 1050 × 1000 |
|
XZS-1000 |
≥1100 |
12–1000 |
1.1 |
960 |
1200 |
1050 |
850 |
1400 × 1250 × 1500 |
|
XZS-1200 |
≥1400 |
12–1000 |
1.1 |
960 |
1200 |
1030 |
830 |
1650 × 1460 × 1600 |
|
XZS-1500 |
≥1900 |
12–1000 |
1.5 |
960 |
1180 |
1000 |
800 |
1950 × 1650 × 1660 |

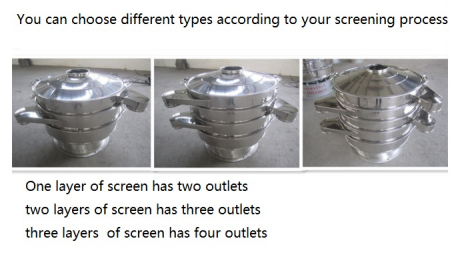

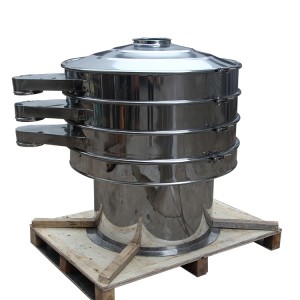

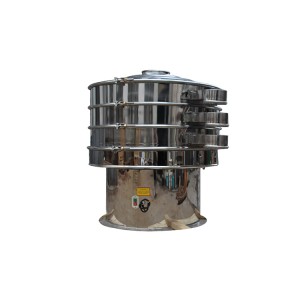

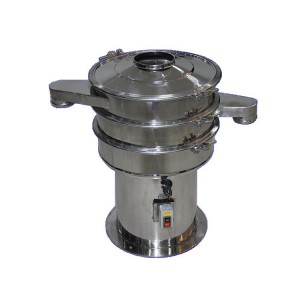

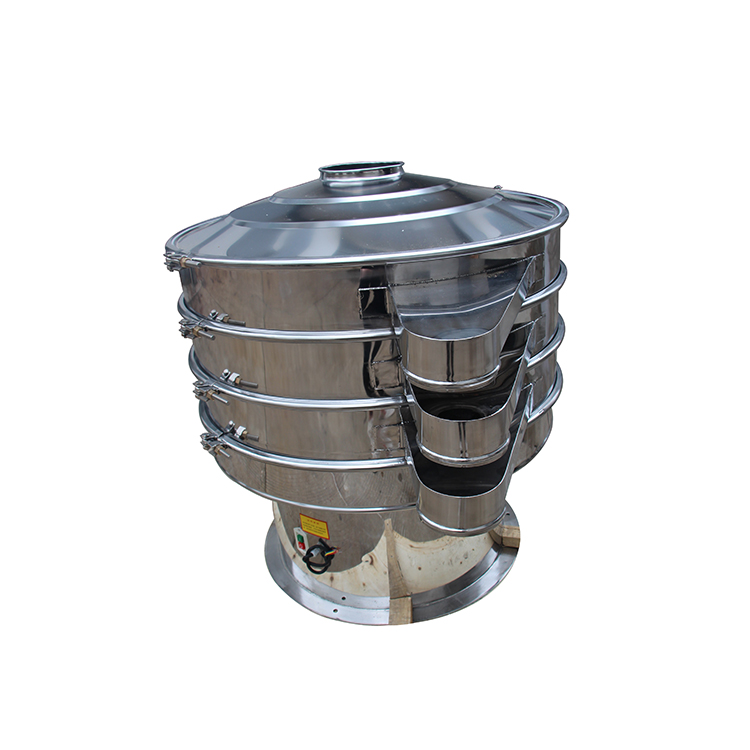

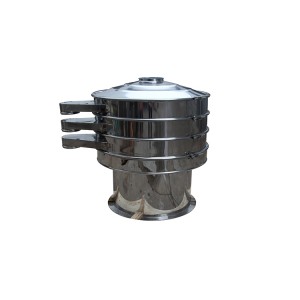

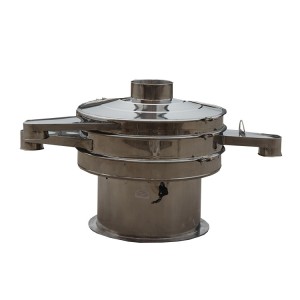

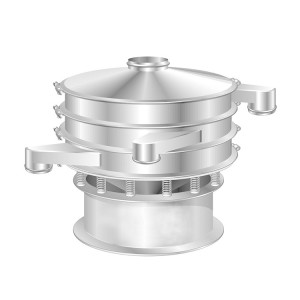

4. фотографии для справки
